Övriga6 1-fas 230V elektronisk energimätare med impulsutgång, IP20, F&F

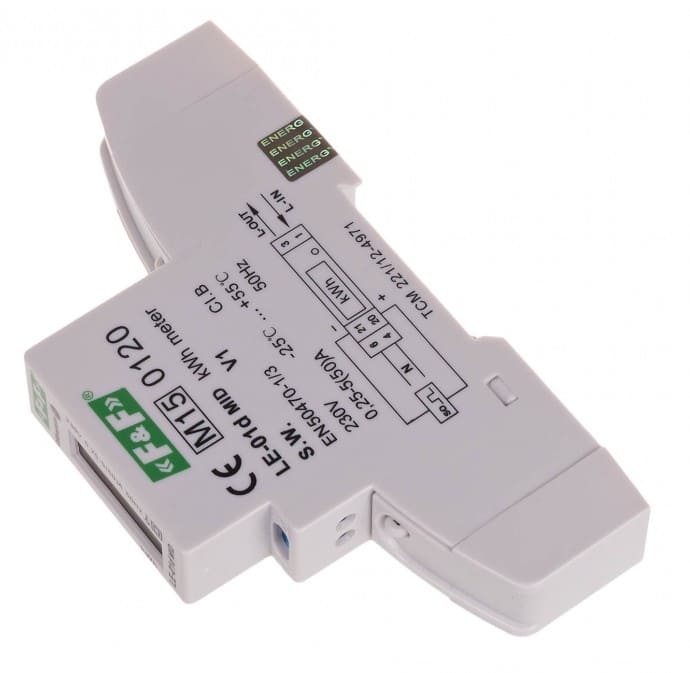

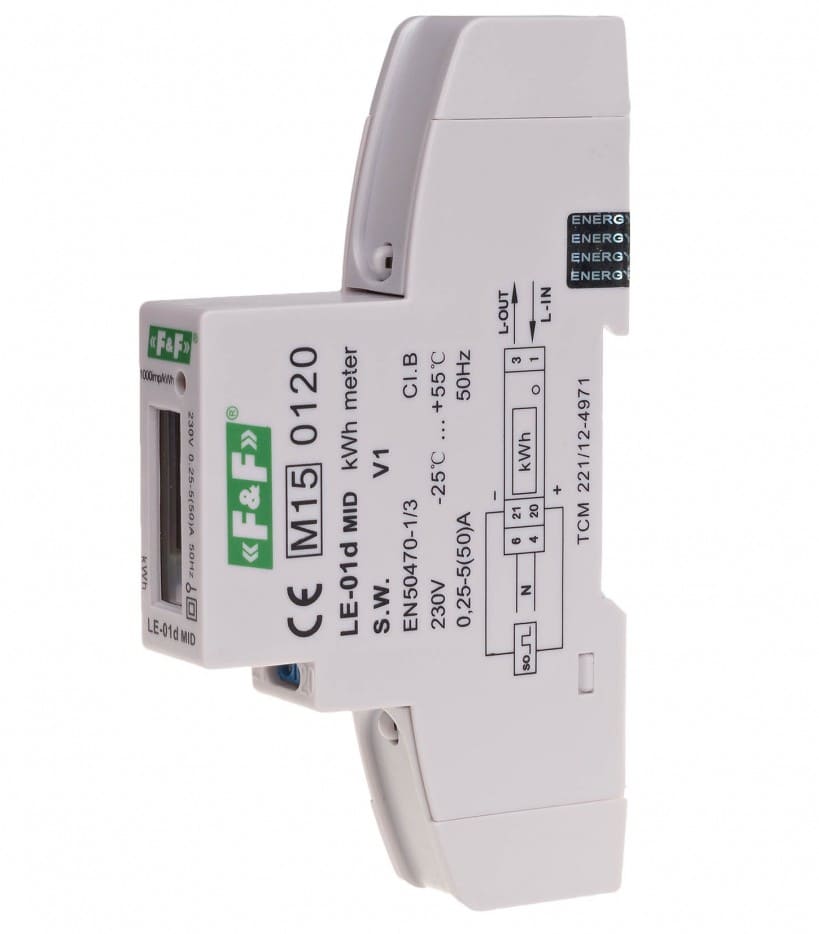

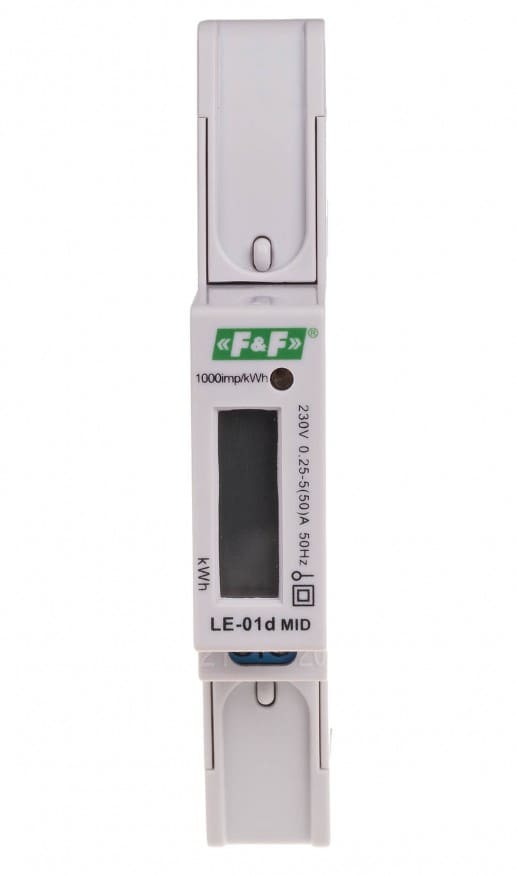

LE-01d – 1-fas elektronisk energimätare med impulsutgång LE-01d är en statisk (elektronisk) enfas energimätare avsedd för direktmätning av växelström. Den är MID-godkänd och har ett tydligt LCD-display samt en LED som indikerar energiförbrukning i realtid. Funktion och mätningsprincip En speciell elektronisk krets genererar pulser i proportion till den energi som förbrukas, baserat på den ström och spänning som passerar genom mätaren. Förbrukning indikeras med blinkande LED. Pulserna omvandlas till energidata, vilket visas på den segmenterade LCD-displayen. Siffrorna efter decimalen visar hundradelar (0,01 kWh = 10 Wh). Impulsutgång (SO+ / SO-) Mätaren är utrustad med en impulsutgång som möjliggör anslutning till externa enheter för avläsning av energiimpulser. Notera att anslutning till ett sådant system inte är nödvändigt för att mätaren ska fungera korrekt. Plombering Mätaren kan plomberas vid både in- och utgångsterminaler för att förhindra otillåten manipulation eller kringkoppling. Individuellt serienummer Varje LE-01d är märkt med ett individuellt serienummer som är lasergraverat och ej avlägsningsbart. Detta garanterar spårbarhet och säker identifiering. Funktioner och fördelar ✅ Direktmätning upp till 50 A ✅ LED-indikator för kWh-avläsning ✅ LCD-display med två decimalers noggrannhet ✅ Impulsutgång (SO+ / SO-) för extern avläsning ✅ Plomberingsmöjlighet för att förhindra manipulation ✅ Lasergraverat serienummer för unik identifikation Applikationer LE-01d används i hushåll, industrier och kommersiella installationer där exakt och pålitlig elmätning krävs. Installation Stäng av strömmen. Montera mätaren på en DIN-skena (TH-35) i elcentralen. Anslut fas (L) till terminal 1 och neutralledare (N) till terminal 4. Anslut utgångsfas till terminal 3 och utgångsneutral till terminal 6. RS-485-anslutning (valfritt): A+ till terminal 20, B- till terminal 21. Montera och plombera anslutningsskydden vid behov. Tekniska specifikationer Nominell spänning: 230V AC, 50Hz Strömområde: 0,02 – 50 A (basström 0,25 – 5 A) Noggrannhetsklass: B Förbrukning: <8VA / <0,4W Impulsutgång: 1000 imp/kWh, öppen kollektor Temperaturområde: -25°C till +55°C Kapslingsklass: IP20 Montering: DIN-skena 1 modul (18×120×63 mm) Vikt: 0,71 kg Avfallshantering Kasta inte produkten i hushållssoporna. Lämna in den till en godkänd återvinningsstation enligt WEEE-direktivet.
